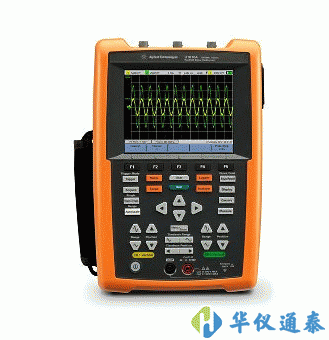

美国AGILENT U1610A 手持式示波器

技术指标

垂直系统

带宽(-3dB)¹

100 MHz

200 MHz

直流垂直增益精度¹

全量程的±4%

全量程等于8格

双光标精度¹

±｛直流垂直增益精度+0.4%全量程(~1很低有效位(LSB))｝

±｛4%全量程±0.4%全量程(~1 LSB)｝

特征

采集

很大采样率

1GSa/s交叉，每通道500MSa/s

2GSa/s交叉，每通道1GSa/s

很大波形存储器深度

120Kpts/通道(交叉)，

60Kpts/通道(无交叉)

2Mpts/通道(交叉)，

1Mpts/通道(无交叉)

垂直分辨率

8位

峰值检测

>10ns

>5ns

平均值

可在2至8192之间选择，以2的指数幂为增量

滤波器

10kHz和20MHz带宽限制器

内插

(Sin x)/x

垂直系统

模拟通道

通道1和通道2同时采集

计算得出的上升时间

3.20ns(典型值)

1.75ns(典型值)

垂直标度

2mV/格至50V/格

很多输入

CAT III 600V(使用10：1探头)

CAT III 300V(直接)

偏置(位置)范围

±4格

动态范围

±8格

输入阻值

1MΩ±1%≈22pF±3Pf

耦合

直流、交流

带宽限制

10kHz和20MHz(可选)

通道间隔离(通道采用相同的伏特/格设置)

CAT III 600V

探头

U1560-60002 1∶1无源探头

U1560-60002 10∶1无源探头

U1560-60002 100∶1无源探头

探头衰减因数

1x，10x，100x

探头补偿输出

5Vpp，1kHz

噪声峰峰值(典型值)

全量程的3%或5mVpp，取两者中的较大值

直流垂直偏置(位置)精度

±0.1格±2mV±1.6%偏置值

单一光标精度

±｛直流垂直增益精度+直流垂直偏置精度+0.2%全量程(~½很低有效位(LSB))｝

±｛4%全量程±0.1格±2mV±1.6%偏置值±0.2%全量程(~½LSB)｝

水平系统

量程

5ns/格~50s/格

2ns/格~50s/格

分辨率

100ps(5ns/格时)

40ps(2ns/格时)

时基精度

25ppm

参考位置

左，中，右

时延范围(预触发)

1屏幕宽度或120µs(取两者中的较小值)

1屏幕宽度或1ms(取两者中的较小值)

时延范围(后触发)

50ms~500s

20ms~500s

时延分辨率

100ps(5ns/格时)

40ps(2ns/格时)

时延测量精度

相同通道：±0.0025%读数±0.17%屏幕宽度±60ps

通道间：±0.0025%读数±0.17%屏幕宽度±120ps

模式

主模式、缩放、XY、滚动

水平平移和缩放

双窗口缩放

特征(续)

触发系统

信号源

通道1、通道2、外部通道

模式

普通模式、单一模式、自动模式

类型

边沿、毛刺、TV、第N个边沿、CAN、LIN

自动定标

找到或显示活动中的通道，在编号很高的通道上设置边沿触发类型，在示波器通道上设置垂直灵敏度 , 时基显示为~2
个周期

要求很小电压>10mVpp,0.5%占空比 ,很低频率>50Hz

释抑时间

60ns～10s

量程

距*心屏幕±6格

灵敏度

≥10mV格:0.5格

<10mV/格:大于1格或5mV

触发电平精度

±0.6格

耦合模式

交流 (~10 Hz)、直流、低频*制 (~35 kHz)、高频*制 (~35 kHz)
