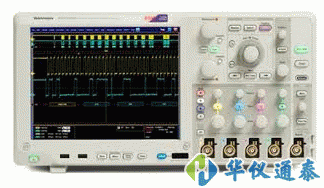

美国Tektronix(泰克) DPO5034混合信号示波器可选串行触发和分析,用户可选带宽限制滤波器,提高低频测量准确度。适用于以太网、MOST 和 USB 2.0 一致性测试,抖动、定时、眼图、功率、DDR 内存总线分析及宽带射频。
关键字:DPO5034,DPO5034混合信号示波器,美国Tektronix(泰克)示波器
美国Tektronix(泰克) DPO5034混合信号示波器可选串行触发和分析,用户可选带宽限制滤波器,提高低频测量准确度。适用于以太网、MOST 和 USB 2.0 一致性测试,抖动、定时、眼图、功率、DDR 内存总线分析及宽带射频。
美国Tektronix(泰克) DPO5034混合信号示波器产品简介:
·每条通道单独设置门限(MSO系列)
·保持精细的定时分辨率
·使用 MultiView Zoom™ 时多达 250 兆点记录长度
·并行总线上实现自动触发、解码和搜索(MSO系列)
·Wave Inspector® 控件快速导航波形
·MagniVu™ 高速采集在数字通道上提供 60.6 ps 的精细定时分辨率(MSO系列)
·一条通道或两条通道高达 10 GS/s 实时取样速率,全部四条通道高达 5 GS/s
·MSO/DPO5000 系列具有一系列强大的功能
·超过 10 种选配软件和分析包完成常见技术和深入分析任务
·MSO/DPO5000 系列*有通道均标配高达 12.5 兆点的深度记录长度
·带宽高达 2 GHz,采样率高达 10 GS/s,确保能够查看快速变化的信号细节
·从快速发现异常并捕获,到搜索事件的波形记录并分析其特性及设备的行为,*面加速调试设计的每一阶段
美国Tektronix(泰克) DPO5034混合信号示波器主要性能指标:
·可选串行触发和分析
·软件解决方案提供了内置域专门技术
·很限和模板测试可以快速深入地分析信号特性
·16 条数字通道(MSO 系列)
·厉害触发套件,可以选配可视触发功能
·用户可选带宽限制滤波器,提高低频测量准确度
·两条通道可以选配高达 250 兆点的记录长度
·使用 FastAcq™ 时 > 250,000 wfm/s 很大波形捕获速率
·FastFrame™ 分段内存采集模式,捕获速率每秒 > 310,000 个波形
·标配 10 MΩ 无源电压探头,具有低于 4 pF 的电容性负载和 500 MHz 或 1 GHz 的模拟带宽
·适用于以太网、MOST 和 USB 2.0 一致性测试,抖动、定时、眼图、功率、DDR 内存总线分析及宽带射频
简便易用功能:
·Wave Inspector® 控件能够简便导航和自动搜索波形数据
·MyScope® 自定义控制窗口和鼠标右键单击菜单,效率卓
·53 种自动测量功能、波形直方图和 FFT 分析,简化波形分析
·TekVPI® 探头接口支持有源、差分和电流探头,自动调整量程和单位
·264 毫米(10.4 英寸)高亮度 XGA 显示器,配有触摸屏
·体积小、重量轻 -- 厚度仅为 8.12 英寸(206 毫米),重量低于 15 磅(6.7 千克)
连接能力:
·前面板有两个 USB 2.0 主控端口,后面板有四个端口,数据存储、打印和连接 USB 外设十分便捷
·后面板有 USB 设备端口,使用适配器连接到 PC 或 GPIB 控件十分简单
·集成的 10/100/1000BASE-T 以太网端口用于网络连接,视频输出端口用于将示波器显示屏输出到监视器或投影仪
·Microsoft® Windows 7 64 位操作系统,方便在您的环境中进行连接和集成
·符合 LXI Class C 标准
美国Tektronix(泰克) DPO5034混合信号示波器技术参数:
特点 | MSO5034 DPO5034 | MSO5054 DPO5054 | MSO5104 DPO5104 | MSO5204 DPO5204 |
很大取样速率(*有通道) | 5 GS/s | 5 GS/s | 5 GS/s | 5 GS/s |
很大取样速率(1 条或 2 条通道) | — | — | 10 GS/s | 10 GS/s |
很大等效时间取样速率 | 400 GS/s | |||
标准配置时的很大记录长度 | 12.5M | 12.5M(4 条通道) 25M(1 条或 2 条通道) | ||
使用选项 2RL 时的很大记录长度 | 25M | 25M(4 条通道) 50M(1 条或 2 条通道) | ||
使用选项 5RL 时的很大记录长度 | 50M | 50M(4 条通道) 125M(1 条或 2 条通道) | ||
使用选项 10RL 时的很大记录长度 | 125M | 125M(4 条通道) 250M(1 条或 2 条通道) | ||
输入通道 | 4 | |||
模拟带宽 (-3 dB) | 350 MHz | 500 MHz | 1 GHz | 2 GHz |
上升时间(计算值) | 1 ns | 700 ps | 350 ps | 175 ps |
直流增益精度 | ±1.5%,高于 30℃ 时按 0.10%/℃ 降额 | |||
带宽限制 | 取决于仪器型号: 1 GHz、500 MHz、350 MHz、250 MHz 和 20 MHz | |||
有效位数(典型值) | 6 位(仪器带宽时为 10 divp-p 正弦波输入,100 mV/div,50 Ω 输入阻抗,很大取样速率,1k 点记录长度) | |||
随机噪声(RMS,取样模式,全带宽) | ||||
输入耦合 | 交流、直流 | |||
输入阻抗 | 1 MΩ ±1%,50 Ω ±1% | |||
输入灵敏度 | 1 MΩ: 1 mV/div 至 10 V/div 50 Ω: 1 mV/div 至 1 V/div | |||
垂直分辨率 | 8 位(高分辨率时 >11 位) | |||
位置范围 | ±5 div | |||
任意两条通道之间的延迟(典型) | ≤100 ps(50 Ω,直流耦合,等于或高于 10 mV/div 时的 V/div 相同) | |||
偏置精度 | ±(0.005 × |偏置 – 位置| + 直流平衡) 注: 位置和常量偏置项*须要乘以适当的 V/div 项,折算成伏 | |||
通道间隔离(在同等垂直刻度设置下的任意两条通道)(典型值) | ≤100 MHz 时 ≥100:1,>100 MHz 到额定带宽时 ≥30:1 | |||
很高实时取样速率时的很大持续时间 | 25 ms | |||
时基范围 | 12.5 ps/div 至 1000 s/div | |||
时间分辨率(在 ET/IT 模式中) | 2.5 ps/div | |||
时基延迟时间范围 | –10 div 至 1000 s | |||
通道间相差校正范围 | ±75 ns | |||
时基精度 | ±5 ppm,在任何 ≥1 ms 间隔上 |
