产品详情

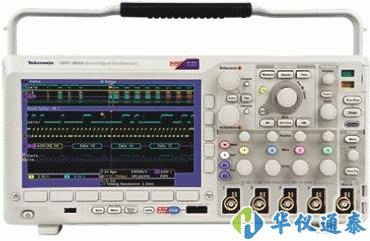

美国Tektronix(泰克) DPO3034数字荧光示波器300MHz带宽，29 种自动测量，提供了所需的多功能工具，简化和加快了复杂设计的调试工作。

美国Tektronix(泰克) DPO3034数字荧光示波器产品简介：
·美国泰克tektronix DPO3034数字荧光示波器300MHz带宽
·4条模拟通道型号
·*有通道上2.5GS/s 的采样率
·泰克DPO3034数字示波器标配USB连接
·*有通道上的记录长度均为5兆点
·29 种自动测量
·FilterVu™ 可变低通滤波器，可以去掉不想要的信号噪声，同时捕获高频事件
·泰克DPO3034数字示波器Wave Inspector控制功能可以迅速浏览波形，自动进行串行总线和电源分析
·为您提供了所需的多功能工具，简化和加快了复杂设计的调试工作
·DPO3000系列体积小巧，节约了平台或桌面上宝贵的空间
·*面广泛的功能，加速调试的每一阶段
·选配应用支持：电源分析、HDTV 和自定义视频分析
·多功能混合信号设计调试工具
·您可以使用一台仪器查看模拟信号、数字信号和串行信号，迅速找到和诊断复杂的嵌入式系统设计中的问题。
·由于高达500 MHz的带宽及*有通道上5倍的过采样率，您可以获得必要的性能，满足当前许多主流应用的需求。
·*有通道上标配高达5 M 点的深记录长度，可以捕获长信号活动窗口，同时保持精细的定时分辨率。

美国Tektronix(泰克) DPO3034数字荧光示波器主要性能指标：
·300 MHz 带宽型号
·4条模拟通道型号
·*有通道上2.5GS/s 的采样率
·*有通道上5 M 点的记录长度
·5,000 wfm/s 的很大波形捕获速率
·成套厉害触发
·选配串行触发和分析功能：I2C、SPI、CAN、LIN、RS-232/422/485/UART和I2S/L J/RJ/TDM自动串行触发、解码和搜索选项
·混合信号设计和分析：并行自动触发、解码和搜索功能；多通道建立时间和保持时间触发；MagniVuTM 高速采集技术，在数字通道上提供了121.2 ps的精细定时分辨率

简便易用功能：
·Wave Inspector旋钮，轻松浏览和自动搜索波形数据
·FilterVu™ 可变低通滤波器，可以去掉不想要的信号噪声，同时捕获高频事件
·29 种自动测量和FFT 分析，简化波形分析
·TekVPI 探头接口支持有源探头、差分探头和电流探头，自动定标和确定单位
·9英寸(229 mm) WVGA宽屏彩色显示器
·体积小，重量轻- 仅厚5.8 英寸(147mm)，仅重9 磅(4.0公斤)
·三年保修

连接能力：
·前面板上提供了USB 2.0 主控端口，迅速简便地存储数据
·后面板上提供了USB 2.0 设备端口，简便地连接PC 或直接打印到兼容PictBridge的打印机
·选配10/100 以太网端口，用于联网和视频输出端口，把示波器显示画面导出到监视器或投影仪上

美国Tektronix(泰克) DPO3034数字荧光示波器技术参数：

特点	MSO3012 DPO3012	MSO3014 DPO3014	MSO3032 DPO3032	MSO3034 DPO3034	DPO3052	MSO3054 DPO3054
输入通道数量	2	4	2	4	2	4
模拟带宽(-3dB)	100MHz	100MHz	300MHz	300MHz	500MHz	500MHz
计算的上升时间 5 mV/div（典型）	3.5ns	3.5ns	1.17 ns	1.17 ns	700 ps	700 ps
硬件带宽很限	20 MHz		20 MHz，150 MHz
输入耦合	交流, 直流, GND
输入阻抗	1 MΩ ±1%, 75Ω ±1% ，50Ω ±1%
输入灵敏度范围，1 MΩ	1 mV/div 至 10V/div
输入灵敏度范围，75 Ω，50 Ω	1 mV/div 至 1V/div
垂直分辨率	8 位（高分辨率时为 11 位）
很大输入电压, 1 MΩ	300 VRMS 峰值 ≤ ±450 V
直流增益精度	对5 mV/div及以上为±1.5% 对2 mV/div -5 V/div 为±2% 对1 mV/div -5 V/div 为±2.5%
（在同等垂直刻度下的任意两条通道）	在≤ 100 MHz 时≥ 100:1 ，>100 MHz 到额定带宽时 ≥30:1
很大取样速率（*有通道）	2.5 GS/s
很大记录长度（*有通道）	5 M 点
很高取样速率时的很大捕获持续时间（*有通道）	2ms
时基范围 (s/div)	1 ns 至 100 s
时基延迟时间范围	-10 div 至 5000 s
通道间相差校正范围	±100 ns
时基精度	± 10 ppm,在任何≥1 ms 间隔上
触发模式	边沿触发：任何通道或前面板辅助输入上的正斜率或负斜率。耦合包括直流、交流、高频制、低频制和噪声*制。
	欠幅：当脉冲穿过头家个门限，但在再次穿过头家个门限之前未能穿过老二个门限的情况时触发。
	建立时间与保持时间：触发在任意输入通道上出现的时钟与数据之间的建立时间和保持时间违例。
	上升/下降时间：在脉冲边沿速率快于或慢于规定时触发。斜率可为正、负或任一。
	视频：在 NTSC、PAL 和 SECAM 视频信号上的有行号（奇偶）或有场上触发。
尺寸	203.2×416.6×147.3mm
重量（净重）	4.17kg
