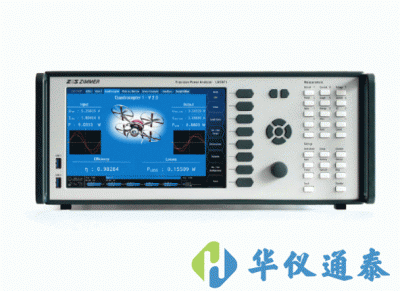

德国GMC-I LMG671功率分析仪

德国GMC-I LMG671功率分析仪用来测量电机、变频器、变压器等功率转换装置的功率、效率等参量。

德国GMC-I LMG671功率分析仪产品简介：

1~7个功率测量模块自由配置

每通道电压电流延迟小于3ns

基本功率精度： ±(读数的0.015%+量程峰值的0.01%) (0 ≤ PF ≤ 1，45-65Hz时)

测量带宽：DC-10MHz

谐波测量：1000-2000次

可同时显示滤波器打开和关闭时的测量值

10.1寸超大彩色触屏，分辨率1280x800，兼容无线鼠标键盘

标配16G硬盘，USB 3.0

标配RS232和Gbit高速以太网接口，可以实现PC远程操作，可扩充CAN通讯

德国GMC-I LMG671功率分析仪功能特性：

德国GMC-I LMG671功率分析仪功能主要用来测量电机、变频器、变压器等功率转换装置的功率、效率等参量。

宽幅值范围：

普通传感器及仪表一般只能在较窄的范围内保证测量准确度，对于被测信号变化范围较宽时，通常采用多个传感器结合换挡开关进行换挡，以拓宽测量范围。WP3000变频功率分析仪在一个传感器在其内部设置8 个档位，每个档位只测量在本档位量程的50%~或100范围内信号，实现在1%~或200%额定输入的范围内实现高准确度测量。由于采用无缝量程转换技术，档位切换时，数据不丢失，可满足各种宽范围内的动态测量。

宽相位范围：

以电机及变压器为例，空载时的功率因数很低，而此时的输入功率往往就是设备的主要损耗。低功率因数下的高准确度测量，是评价电机、变压器等高能效产品的重要技术指标。传感器及仪表的角差指标直接影响功率测量准确度，功率因数越低，同样的角差对功率测量的准确度影响越大。大多数仪器仪表的功率测量准确级的参比条件是功率因数等于1，不明示测量难度大的低功率因数下的准确度指标。大多数用于变频电量测量的传感器，不标称相位指标，系统的相位误差不明确，低功率因数时，功率测量准确度处于未知状态。AnyWay系列变频电量测量/计量产品，电压、电流测量具有很小的角差，实现了在0.05~1 功率因数范围内的高准确度测量。

强大的接口：

除了GUI(图形用户界面)和连接到被测设备本身外，与现有的电脑和软件的数据交换在确定仪器能多好地完成其预定的任务是*重要的。只有无缝集成到整个系统的仪器能被用户全部地利用。LMG671的髙 速釆样率不可避免的会产生大量的 数据。通过使用正确的系统架构， 我们有保证测量数据可以通过高速 率的接口进行传输。甚至*有重要 的参数如电压、电流、有功功率等 在几分钟内的高分辨率测量数据都可以迅速地传输到连接的电脑。为了应对不同应用的各种需求，一系列的端口可供使用。除了一个串口和千兆以太网外，还有用于USB2.0的插槽;仪器也能选择配 备一个VGA/DVI输出用于连接外部 显示器或者投影仪。此外，两个插槽可以改装用于未来的接口标准。目前已经支持符合IS0119或89-2(高 速CAN)标准的CAN接口，支持 CAN标准2.0A^2.0B，*速率1Mbil/s。通过使用集成的同步接 口，可以使多台LMG671彼此之间 精地同步。这使得在同一个系统中涉及多台LMG671的测量或者通过示波器或波形发生器控制或连接LMG671可以有同一个时间基准。由于内置硬盘，LMG671甚至在没 有连接电脑的情况下存储测雖、设定、用户自定义的测量参数或图形供以后使用。就存储容量而言， 用户有几个选择可用。LMG671的固件可以快速、简单地通过USB升级。

无间隙测量，在很严格地监控电气设备的能耗和效率的过程中，为了能够公平地对比来自不同厂家的产品，新的标准和规程连续不断地出 台(例如SPECpower_ssj2008, IEC62或301, EN50或564)。对于办公电脑、服务器或家用电器等相同原理的应用：能量消耗 的过程总是要求长时间的分析，考虑*有相关的操作条件。*小负载(如待机)和满负载之间可能会有一个数量级的差异。这使精测量非常具有挑战性(见“待机功耗和能效的测量”应用报告)。某些测量要求执行超过几个小时，并且是无间隙的。 通过选择足够宽的测量量程，可避免因改变量程所造成的数据丢失。LMG671的高基本精度确保在接近量程的低限时同 样得到精的测量结果。设备*有功能的实时显示，远程操作和数据可视化 •全新的GUI界面，操作流畅无需思索;内罝了高容量的存储介质，标配4G内存，*可升级320G硬盘;即便是设置*快的周期也能进行长时间的内部数据存储;通过USB3.0,千兆以太网，RS232和选件DVI/VGA,CAN2.0A/B提供杰出的通讯能力。
