示波器的按键的功能详解大全

　　对于很多新手小伙伴来说，示波器的各按键功能都不太熟悉，今天我们来讲一下常用示波器的按键的功能大全和双踪示波器各按钮的功能大全，方便大家操作示波器。

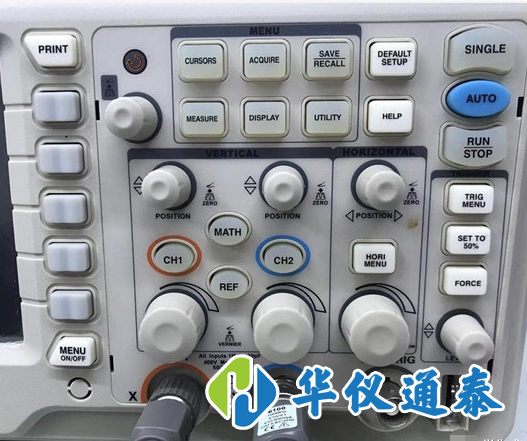

　　常用示波器的按键的功能大全

　　MENU中：

　　CURSOR：信源(CH1、CH2)、水平、垂直选择;

　　ACQUIRE：采样、峰值检测、平均值、记录长度;

　　SAVE/RECALL：设置(面板)、初始设置、M01~M15、存储、调出;

　　MEASUR：峰-峰值、振幅、平均值、均方根值、顶端值、低端值、*大值(电压)、*小值、频率、周期、上升时间、下降时间、正脉冲宽度、负脉冲宽度、占空率(正脉冲宽度/周期)*100%;

　　DISPLAY：类型、矢量、波形保持、波形更新、对比;

　　选择后在显示器(F1：选择矢量显示模式; F2：累积模式，获得显示波形记录的总变化; F3：更新波形;F4：调整屏幕的对比度; F5：选择三种不同的方格显示)

　　UTILITY：打印机菜单、接口菜单、蜂鸣器、语言菜单、下一页;

　　VERTICAL中：

　　POSITION按钮：分别为通道CH1、CH2调节波形的垂直位置;

　　CH1、CH2菜单按钮：选择后显示对应通道的波形(通道开关);选择后显示器会有选择菜单(F1：选择AC、DC或接地; F2：选择波形是否反向显示; F3：频宽限制设定键; F4：选择探针衰减x1、x10、x100; F5：输入阻抗：..ohm);

　　MATH(不同的数学处理功能)：选择时，可在显示器用F1选择CH1+CH2.CH1-CH2或FET;

　　CH1、CH2下方旋钮(VOLTS/DIV)：调节所选波形的垂直刻度;

　　HORIZONTAL中：

　　HORI MENU：选择水平功能的开关，可控制所选波形的时基，水平位置和水平值;选择后在显示器中(F1：显示主时基; F2：择正常显示和缩放; F3：显示缩放波形; F4：选取滚动方式显示波形; F5：X-Y的工作模式;)

　　POSITION：调整波形的水平位置;

　　HORI MENU按钮下方的旋钮(TIME/DIV)调整所选波形的水平刻度;

　　其他控制：

　　SINGLE：单次模式，只有当触发条件满足时才产生扫描，否则不扫描;

　　AUTO：自动模式，示波器会根据设定的扫描速率自动进行扫描;

　　RUN/STOP：开始和停止波形的采集;

　　TRIG MENU：触发菜单，可在显示器选择：上升沿触发、脉宽、延迟/单次触发等;

　　SET TO 50%：使用此按钮可以快速稳定波形，示波器可自动将“触发电平”设置为大约是*小和*大电压电平间的一半;

　　FORCE：无论示波器是否检测到触发，都可使用此按钮完成当前波形的采集(主要触发方式：“正常”和“单次”)

　　下方旋钮(LEVEL旋钮)：触发电平设定触发点对应的信号电压，以便进行采样;按下旋钮可使触发电平归零;

　　双踪示波器各按钮的功能大全：

　　1)POWER --- 电源开关，按下是开，弹出是关。

　　2)电源指示灯 --- 电源接通时亮。

　　3)INLUM --- 亮度强度调节旋钮。顺时针旋转亮度增加。

　　4)FOCUS --- 聚焦调节。

　　5)TRAOE ROTATON --- 用螺丝起子调节旋钮使屏幕上的水平扫描线轨迹与屏幕方格平行。

　　6)SCALE ILLUM --- 标尺亮度调节。

　　7)CAL --- 校准信号。是供本机校正用的方波信号，它的幅度为0.5VP-P,1KHz 。

　　8)ALT-MAG ---ALT扩展按钮，按下此键时扫描因数×1;×5的轨迹同时显示。此时要把放大部分移到屏幕*心，按下ALT-MAG键。扩展以后的光迹可由光迹分离控制键(13)移位距×1光迹1.5div或更远的地方。

　　9)MAG×5 ---扫描扩展5倍按键，按下时扫描因数扩展×5.扫描时间是Time/div开关指示数值的1/5.

　　10)SLOPE ---触发*性选择按键，用于选择信号的上沿触发或下沿触发。弹出为正*性触发。

　　11)X-Y控制键 ---按下时为X-Y工作方式，垂直偏转信号(Y)接入CH2输入端，水平偏转信号(X)接入

　　CH1输入端。。

　　12)VARIBLE ---此旋钮以顺时针方向旋转到底时处于校准状态，扫描由TIME/DIV开关指示。此旋钮逆时针方向旋转到底时，扫描减慢2.5倍以上。

　　13)光迹分离控制键

　　14)POSITION ---水平位移调节旋钮。

　　15)Time/Div ---扫描时间因数选择开关，共20档，在.1μs/Div ～ .2s/Div范围选择扫描速率。

　　16)TRIG MODE ---触发方式选择

　　自动方式(AUTO)：扫描电路自动进行扫描，在没有信号输入时，屏幕上可以显示扫描基线。

　　常态(NORM)：有触发信号才能扫描，否则屏幕上无扫描线显示。当输入信号的频率低于20Hz时请采用常态触发方式。

　　TV-H ：用于观察电视信号中行信号波形。

　　TV-V ：用于观察电视信号中场信号波形。

　　17)TRIC LEVEL ---触发电平旋钮，用于调节被测信号在某一电平触发同步。

　　18)SOURCE ---触发源选择开关，用于选择触发源

　　内触发(INT)：CH1或CH2上的输入信号是触发信号。

　　通道2(CH2)触发：CH2上的输入信号是触发信号。

　　电源触发(LINE)：电源频率成为触发信号。

　　外触发(EXT)：触发输入上的触发信号是外部信号，用于特殊信号的触发。

　　19)EXT INPUT ---外触发输入插座，用于外部触发信号的输入。

　　20)CH1×5MAG --- CH1×5扩展。按下×5扩展按键，垂直方向的信号扩大5倍，*高灵敏度变为1mV/Div。

　　21)INVERT- 按此键把通道2信号反相显示;。

　　22)AC-GND-DC --- 选择通道2垂直放大器的耦合方式。

　　23)POSITION ---通道1垂直位移调节旋钮。

　　24)CH2 INPUT(Y)--- 通道2输入端，在X-Y方式时输入端的信号仍为Y轴信号。

　　25)VARIBLE ---通道2垂直灵敏度微调旋钮,垂直微调用于连续改变电压偏转灵敏度。此旋钮在正常情况下应位于顺时针方向旋到底的位置。将旋钮逆时针方向旋到底，垂直方向的灵敏度下降到2.5倍以上。

　　26)VOLT/DIV --- 用于选择通道2的垂直偏转灵敏度的调节。

　　27)GND --- 接地桩。

　　28)CH2 --- 通道2(CH2)选择按键。屏幕上只显示CH2的信号。

　　29)AC-GND-DC --- 选择A通道1垂直放大器的耦合方式。

　　30) CH2 INPUT(X)--- 通道1输入端。该输入端用于垂直方向的输入，在X-Y方式时输入端的信号成为X轴信号

　　31)ADD ---显示CH1和CH2输入电压的代数和。。

　　32)VARIBLE ---通道1垂直灵敏度微调旋钮,垂直微调用于连续改变电压偏转灵敏度。此旋钮在正常情况下应位于顺时针方向旋到底的位置。将旋钮逆时针方向旋到底，垂直方向的灵敏度下降到2.5倍以上。

　　33)VOLT/DIV --- 用于选择通道1的垂直偏转灵敏度的调节。

　　34)CH1---通道1(CH1)选择按键。屏幕上只显示CH1的信号。

　　35)POSITION ---通道2垂直位移调节旋钮。

　　36)CH2×5MAG --- CH2×5扩展。按下×5扩展按键，垂直方向的信号扩大5倍，*高灵敏度变为1mV/div。

　　43)ALT TRIG --- 交替触发。在双踪交替显示时，触发信号交替来自于两个Y通道，此方式可用于同时观察两路不相干信号。
