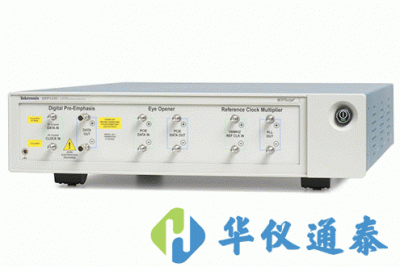

美国Tektronix(泰克) DPP125C数字预加重处理器通过添加精数量的预加重，通过远程头部可支持九抽头线性均衡器，仪器支持新兴的 100G、COMM 标准和物理线路速率高达 32Gb/s 的类似技术，支持通道或背板仿真。
关键字：DPP125C,DPP125C数字预加重处理器,美国Tektronix(泰克) 处理器
美国Tektronix
美国Tektronix(泰克) DPP125C数字预加重处理器通过添加精数量的预加重，通过远程头部可支持九抽头线性均衡器，仪器支持新兴的 100G、COMM 标准和物理线路速率高达 32Gb/s 的类似技术，支持通道或背板仿真。
美国Tektronix(泰克) DPP125C数字预加重处理器产品简介：
•通过添加精数量的预加重
•数字预加重处理器 DPP 系列可以接收数据和时钟的单端输入，与误码率测试仪配合使用
•通过远程头部可支持九抽头线性均衡器
•支持速度高达 12.5Gb/s
•提供紧凑的两通道*密均衡
•支持新兴的 100G、COMM 标准和物理线路速率高达 32Gb/s 的类似技术
•4 个标准抽头 +-20dB 动态范围，可选的 9 抽头滤波器设计支持多种设计功能
•信号预加重或连续时间线性均衡工作建模所需
•支持通道或背板仿真
•向任何差分信号施加 20dB 低噪声增益
•打开眼图，补偿长电缆或互联损耗效应
•精输出电平控制，实现从 “0”（归零）到 2.7 V 的差分信令
•在 BERTScope 或用户单机 PC 上工作，支持多种工作模型
美国Tektronix(泰克) DPP125C数字预加重处理器产品特点：
•速率1-12.5Gb/S 的硬件均衡器，能够满足第2 和第3 代串行标准
•三阶或四阶均衡器，完全支持802.3ap、串行连接SCSI、10GBASE-KR背板、DisplayPortTM、USB3.0、PCI Express®
•第三代等标准的一致性测试
•预设光标和置后光标的调整可以补偿ISI 和损耗
•简单易设置，可以进行多域观测， DPP可以为一个独立的仪 器被PC控制进行操作
•也可以把DPP软件集成到BERTScope 中，由BERTScope 控制DPP 进行操作
•通过调整tap权重或阶跃响应可以精控制补偿背板的ISI或 光学效应影响，为完整的设计验证提供了所需的灵活性
•选配集成参考时钟倍频功能，支持2.5 GHz、5 GHz和8 GHz 的PCIe 标准器件
•选配集成眼图张开器(eye opener)功能，测试长信道DUT
•选配集成时钟倍频器，可以对12 Gb/s SAS 提供全速率压 力
•内部补偿BERTScope 时钟/ 数据延迟，支持长度匹配的配 对电缆
•机箱拥有BERTScope 空间，可以进行设备堆叠
•新的微型控制器，提供更多的处理能力
•RS-232 接口增强功能，加快PCIe 接收机均衡链路训练
•软件支持信道反嵌和ISI 微调
美国Tektronix(泰克) DPP125C数字预加重处理器产品应用：
•为高速、先进的设计进行表征和验证
•工业标准串行数据流的认证测试
•高速I/O 组件和系统的设计或验证
美国Tektronix(泰克) DPP125C数字预加重处理器技术参数：
| 特征 | 指标 | 说明 |
| 数据率范围 | 1-12.5 Gb/s | |
| 输入 | ||
| 时钟 | 单端 | SMA |
| 灵敏度 | 250 mV | |
| 终端 | 50 Ω, AC 耦合 | |
| 很大抖动转入 | 1:1 | 输入时钟到输出数据 |
| 数据 | 单端 | SMA |
| 灵敏度 | 250 mV(典型值) | PN31 码型 |
| 终端 | 50 Ω, AC 耦合 | |
| 输出 | ||
| 数据 | 差分 | SMA |
| 很大幅度 | 1.8 V (典型值) | 差分，可调 |
| 差分时滞 | <2 ps (典型值) | |
| 很大直流偏置 | ±500 mV 可调 | |
| 耦合 | AC | 含DC 耦合输出偏置的AC 耦合数据 |
| 功能 | 三阶或四阶，FIR | |
| 随机抖动 | <350 fsRMS(典型值) | 1010 码型 |
| 阶数(Tap)范围 | -100 到 +100(包括0) 以 1% 步进 | |
| 阶数(Tap)分辨率 | 1% or 0.1 dB, 任何Tap | |
| 转换时间 | <40 ps (典型值) | *有Taps, 1010 码型 |
| 通用 | ||
| 控制接口 | USB 2.0 | |
| 外观尺寸 (宽 × 高 × 深) | 39.4 × 9.5 × 33.6 cm (15.5 × 3.75 × 13.25 in.) | |
| 重量 | 9 磅. (4公斤) | |
| 功耗 | <150 W | |
| 供电电压 | 100-240 V AC, 45-63 Hz | 自动编程，IEC电源插头 |
